喷嘴蒸汽流量计

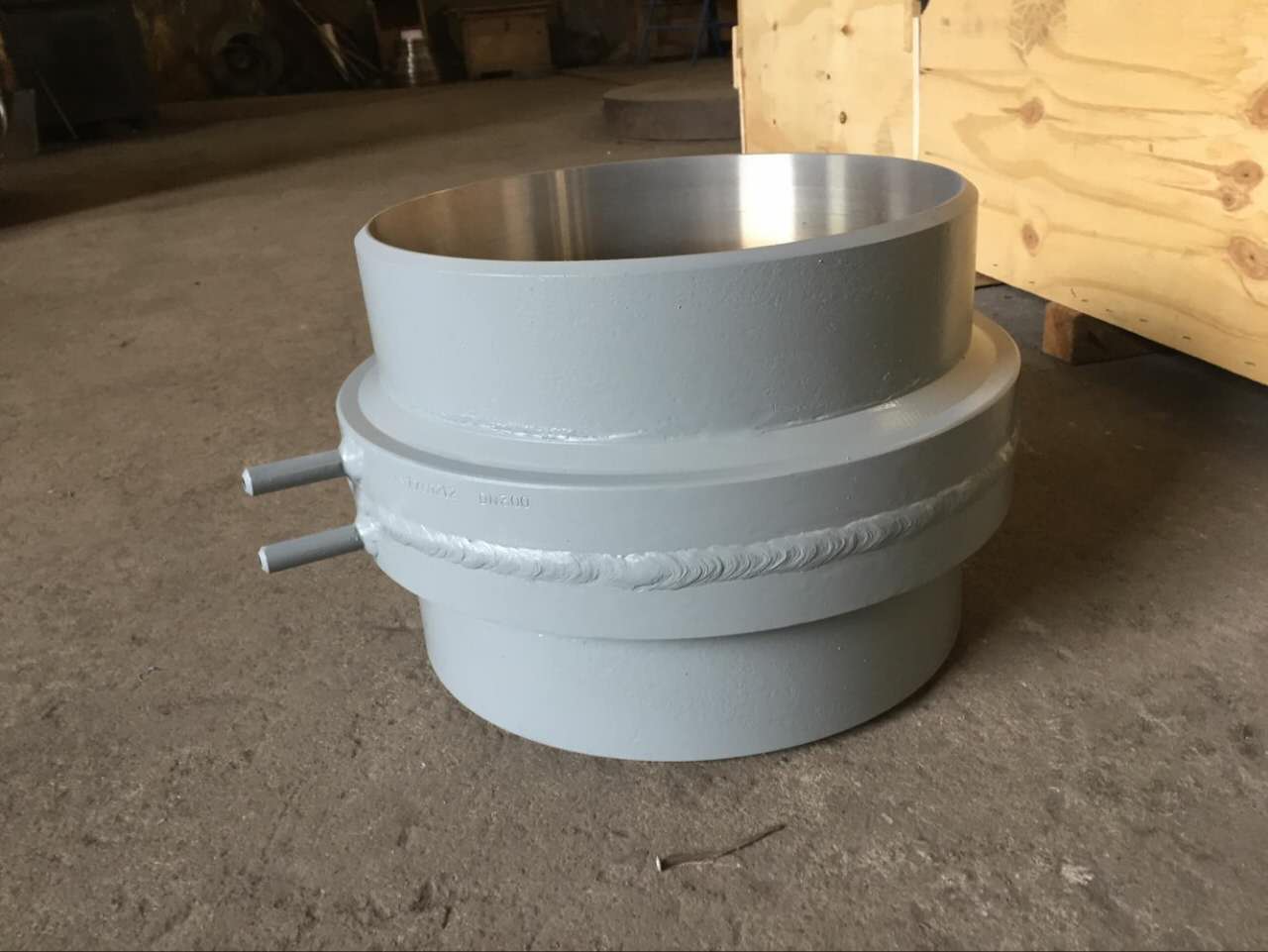

标准喷嘴流量计
采用标准喷嘴作为节流件
标准喷嘴亦称ISA1932喷嘴，具有耐高温高压、耐冲击、使用寿命长、测量范围大、测量精度高等特点，适用于电厂高温高压蒸汽、热网管路、流速高的流体流量测量。标准喷嘴按国标GB/T2624-93进行设计制造，按国标JJG640-94进行检定。无需实流标定。
喷嘴流量计适用范围
–公称直径：50mm≤DN≤500mm
–公称压力：PN≤32MPa
–雷诺数范围：0.30≤β≤0.44时，70000≤ReD≤107
0.44≤β≤0.8时，20000≤ReD≤107
–孔径比：0.30≤β≤0.80
–精度：1级
喷嘴流量计结构形式
标准喷嘴由垂直于轴线的入口平面部分A、圆弧形曲面B和C所构成的入口收缩部分、圆筒形喉部E和为防止边缘损伤所需的保护槽F组成，其取压方式上游取压口采用角接取压，下游取压口可按角接取压设置，也可设置于较远下游处。喷嘴总长度
当0.30≤β≤2/3时，喷嘴长度=0.6041d
当2/3≤β≤0.80时，喷嘴长度=｛0.4041+（0.75/β-0.25/β2-0.5225）0.5｝d。
